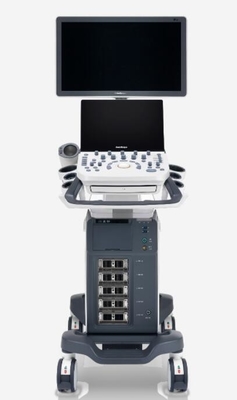

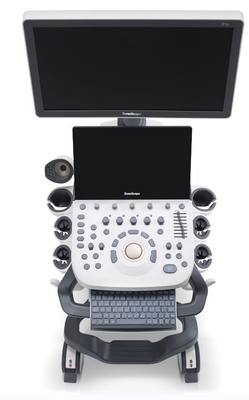

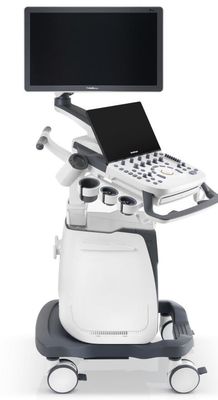

P20 Dijital Renkli Doppler Ultrason Sistemi
Genel Özellikler
1.1 Uygulama
l Karın
l Sefalik
l Pediatrik
l Jinekoloji/Obstetrik
l Pelvik Taban
l Kardiyoloji
l Periferik damar
l Küçük parçalar
l Kas-iskelet
l transvajinal
l Transrektal
1.2 Mevcut Prob
l Dışbükey dizi probu
l Doğrusal dizi probu
l Aşamalı dizi probu
l Hacim probu
1.3 Görüntüleme Modu
1 pound = 0.45 kg
l THI/PHI
lm
l Anatomik M
l Renk M
l CFM
lPDI/DPDI
l PW
l CW
l TDI
l TDI+PW
l TDI+M
3D/4D
1.4 İşlev ve Yapılandırma
l B modunda 5 bantlı ayarlanabilir frekans
(temel dalga ve harmonik dalga)
l μ-tarama
l Bileşik görüntüleme
l LGC (2 bant)
l Dokuya özel indeks
l Görüntü döndürme
l Yamuk Görüntüleme
l HPRF
l Eşzamanlı mod (Dubleks/Üçlü)
l PW Otomatik İzleme
l Otomatik IMT
l Otomatik NT
l Otomatik EF
l AVC Folikülü
l Scr-Zoom
l B modu panoramik görüntüleme
l Renkli panoramik görüntüleme
l Biyopsi kılavuzu
l Vis-İğne
l Serbest 3D
3D/4D
l S-Canlı
l S-Derinlik
l C-xlasto
l ABD TIC ile Kontrast
l EKG
l S-Kılavuzu
l Otomatik Yüz
l Stres yankısı
l Tei indeksi
1.5 Mevcut Dil
l Yazılım: İngilizce, Basitleştirilmiş Çince, İspanyolca,
Rusça, Fransızca, İtalyanca, Almanca, Norveççe,
Portekizce
l Klavye: İngilizce, Basitleştirilmiş Çince,
İspanyolca, Rusça, Fransızca, İtalyanca, Almanca,
Norveççe, Portekizce
lKullanım kılavuzu: İngilizce, Basitleştirilmiş Çince,
Lehçe, Almanca, Rusça, Fransızca, İspanyolca,
İtalyanca, Portekizce
2 Fiziksel Özellikler
2.1 Boyut ve Ağırlık
l Genişlik: yakl.526 mm
l Derinlik: yakl.751 mm
l Yükseklik: yakl.1110 mm (kontrol
panel ve monitör en düşük seviyeye ayarlanmıştır.
durum);1680 mm (kontrol paneli ve
monitör en yüksek konuma ayarlanır)
Ağırlık: yakl.86 kg
2.2 Monitör
l 21,5 inç tıbbi yüksek çözünürlüklü monitör
Çözünürlük: 1920×1080
lGörüş açısı: 178° (yatay), 178°
(dikey)
l Dönme açısı: ±45°
l Yukarı ve aşağı açı: 25° (yukarı) ila 90° (aşağı)
l Kontrast ve parlaklık: ayarlanabilir
Frekans: 60 Hz
l Monitör kolu
ü Dönme açısı: ±53°
ü Üst kol ile alt kol arasındaki dönüş açısı
kol: sol/sağ, ± 112°;yükseklik farkı: 0 -
100 mm
2.3 Dokunmatik Ekran
l 13,3 inç tıbbi yüksek çözünürlüklü dokunmatik ekran
Çözünürlük: 1920×1080
lGörüş açısı: 160°(sol ve sağ), 160°(yukarı
ve aşağı )
l Parametre düzeni için kullanıcı ön ayarı
l Eğim açısı ayarlanabilir: ≥10°
l Parlaklık ve kontrast: ayarlanabilir
l Lateks eldivenlerle dokunulabilir
l Parlama önleyici koruma filmi
2.4 Kontrol Paneli
l Kullanıcı odaklı tasarım
l Arka ışık tasarımı: panel düğmeleri
l Çoklu tanımlı tuşlar
l TGC: 8 seviye kaydırıcı kontrolleri
l Hareket topunun ayarlanabilir hassasiyeti
l Çekilebilir klavye
l Terfi ve indirgeme farkı: 0 - 230 mm
l Dönme açısı: ±40°
2.5 Hoparlör
l Hi-Fi Hoparlör
l Frekans yanıtı: 200 Hz -12 kHz
2.6 Teker
lÇap: 5 inç
lŞartname: 4 tekerleğin tümü olabilir
bağımsız olarak kilitli
2.7 Prob Portu ve Prob Tutucu
l Prob bağlantı noktaları: 5 (4 bağlantı noktası etkinleştirildi ve
değiştirilebilir, 1 bağlantı noktası etkin değil)
l Kalem prob bağlantı noktası: 1
l Prob tutucu: 4
l Kaplin jeli tutucusu: 2
l Kablo askısı: 2
l Kaplin jel ısıtıcı: 1
2.8 Güç
l Güç kaynağı: 100-127V～/220-240V～, 2,7 -
1.1A, 50/60Hz
l Güç Tüketimi: 500VA
l Dahili pil (şarj süresi ≤ 9 sa; güç
tedarik süresi ≥ 1,5 saat)
2.9 Çalışma Ortamı
l Sıcaklık: +10°C ila +40°C
l Bağıl nem: %30 - %75 RH (hayır
yoğunlaşma)
l Atmosfer basıncı: 700 hPa - 1060 hPa
l Sistem gürültüsü: ≤ 44 dB
2.10 Depolama ve Taşıma
Çevre
l Sıcaklık: -20°C ila +55°C
l Bağıl nem: %20 - %90 (hayır
yoğunlaşma)
l Atmosfer basıncı: 700 hPa - 1060 hPa
3 Açıklama ve Gövde İşareti
l Açıklama: metin açıklaması ve ok
dipnot
l Dokunmatik ekranla manuel metin açıklaması
l Metin ek açıklamasının ön boyutu: ayarlanabilir
l Başlangıç konumu
l Önceden ayarlanmış metin açıklaması
l Ok yönü: ayarlanabilir
l Tüm sınav başvuruları dahildir
l Vücut işaretleri: ≥ 122
l Belirli muayene türlerine göre sınıflandırılan vücut işaretleri,
ve pozisyon ayarlanabilir
4 Monitör Bilgileri
l Üretici logosu
l Hastane adı
l Sistem tarihi ve saati
l Sonda ve muayene öğesi
MI ve TIS
l Operatör
l Sonda simgesi
l Hasta kimliği, adı ve doğum tarihi
l Cinsiyet ve GA
l Muayene türü simgesi
l Doku sıcaklığı göstergesi (belirtilen prob)
l Derinlik ölçeği ve odak konumu
l Görüntü parametreleri
l Küçük resim
