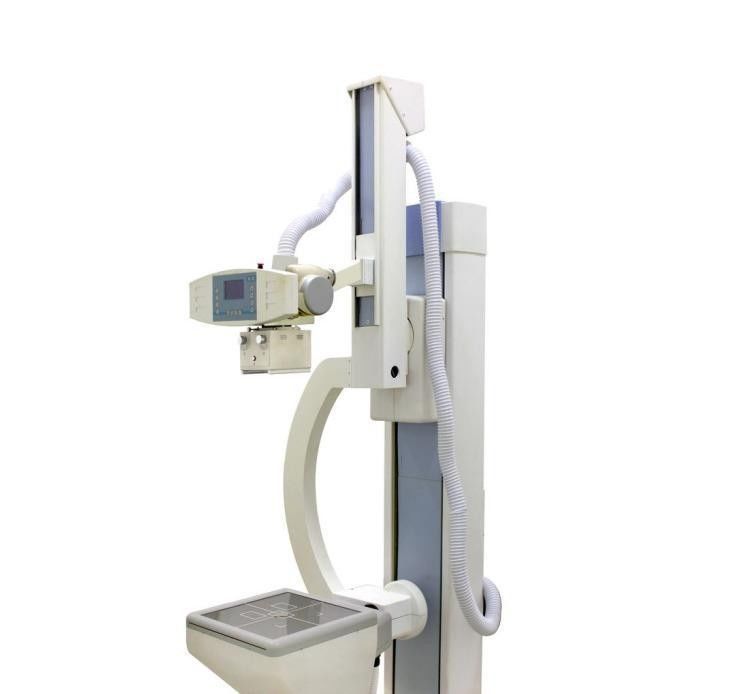

Varian Düz Panel Dedektörlü Mobil Fotoğraflı Dijital Radyografi Sistemi
Yüksek frekans
İleMobil fotoğrafçılık yatağı
Varian düz panel dedektör
Ana yapılandırma
Hayır | Bölüm adı | tip | miktar |
yüksek frekanslı yüksek gerilim jeneratörü | YJG30R-A | 1set | |
işletim konsolu | YJO-Ⅳ | 1set | |
X-ışını tüpü | H1083 | 1set | |
ışın sınırlama cihazı | M-38 | 1set | |
düz panel dedektörü | 1800R | 1set | |
SLC | YJT-Ⅰ | 1set | |
DR rafı | YJDR-Ⅰ | 1set | |
Mobil fotoğrafçılık yatağı | YJS-Ⅲ | 1set | |
Edinme iş istasyonu (bilgisayar) | renkli ekran | 1set | |
KAFES | 103line | 1set | |
yüksek gerilim kablosu | 75kV | 1 çift |
Ana teknik parametreler
Hayır | teknik parametreler |
1 | x-ışını jeneratörü (YJG30R-A) |
1.1 | Besleme gerilimi: Üç fazlı 380V ± 38V |
* 1.2 | Maksimum çıkış gücü: 30kW |
* 1.3 | Çalışma frekansı ≥100kHz |
1.4 | Fotoğraf tüp voltajı: Sürekli olabilir, 1 kv adım uzunluğunu ayarlayın, ayar aralığı 40 kv ~ 150 kv |
* 1.5 | Fotoğrafçılık tüp akımı: Can adım ayarı, ayar aralığı, 10mA ~ 200mA |
* 1.6 | Yükleme süresi: ayarlanabilir aralık, 2ms ~ 6300ms |
1.7 | Mevcut zaman: Kademe ayarı, ayar aralığı, 0.1mAs ~ 500mAs |
2 | Çalışma konsolu (YJO-Ⅳ) |
2.1 | DC12V |
3 | X-ışını tüpü (H1083) |
3.1 | Maksimum çalışma gerilimi: 125kV |
* 3.2 | Çift odaklama: 0.6mm (küçük odak noktası) /1.2mm (büyük odak noktası) |
3.3 | Anot giriş gücü: 15KW (küçük odak noktası) ; 30KW (büyük odak noktası) |
3.4 | Anot optik Açısı: 12 ° |
* 3.5 | Anot dönüş hızı: 3000 rpm |
3.6 | Anot ısı içeriği: 150KHU |
4. | ışın sınırlama cihazı (M-38) |
4.1 | Kurşun kapı kontrol modu: manuel çalışma |
4.2 | Güç kaynağı: 24VAC 7A |
4.3 | Doğal filtrasyon: 1.2mmAL |
4.4 | Işık flaşı: 30s |
5 | Düz panel dedektörü (1800R) |
* 5.1 | Floresan malzeme: Doğrudan büyüme sezyum iyodür |
* 5.2 | Alan boyutunu tarama: 17 × 17 inç |
5.3 | Uzamsal çözünürlük: .03,0 lp / mm |
5.4 | Analog-dijital dönüşüm: 16bit |
6 | Piksel bölgesi: 431,8 × 431,8 mm2 |
6.1 | Piksel dizisi: 2816 × 2816 |
6.2 | Piksel boyutu: 154μm |
6.3 | Görüntü okuma süresi: 1 ~ 1.5s |
6.4 | Maruz kalma süresi: En kısa: 1 ms ; en uzun: 10 s |
7 | DR rafı |
7.1 | Stand sütun yüksekliği: 2240mm |
7.2 | Kolon boyunca yukarı ve aşağı hareket etmek için UC kolu: 700mm ~ 1700mm |
7.3 | Kolon dönüş aralığı boyunca UC kolu: 0 ° ~ 105 ° |
7.4 | Yukarı ve aşağı hareket dedektörü aralığı: 700mm ~ 1700mm kontrol modu: Elektrikli fren kuvveti: ≥100N |
7.5 | X ışını tüpü bileşen hareket aralığı: 0 ~ 800mm ± 50mm Kilitleme yolu: güç tahrikli ; fren kuvveti: ≥100N |
7.6 | SID mesafesi 1000mm ~ 1800mm |
8 | Mobil fotoğrafçılık yatağı (YJS-Ⅲ) |
8.1 | Panel boyutu yatak: uzunluk × genişlik × yükseklik = 2020mm × 690mm × 680mm |
8.2 | Çalışma modu: manuel çalışma |
8.3 | Yük taşıma: 135 kg'ın altında ağırlık düzgün çalışabilmelidir |
Diğerleri: | |
9 | iş istasyonu |
9.1 | İşlemci: ≥2.8GHz |
9.2 | RAM: ≥2GB |
9.3 | Disk boyutu: ≥500GB |
9.4 | Ekran: ≥19 ″ Tıbbi renkli LCD ekran |
10 | Yazılım işlevi (DRimage işleme yazılımı) |
10.1 | Yüksek gerilim jeneratörü çeşitli X-ışını tüpü, tüm güç eğrisinin tüpü, soğutma eğrisi, yazılım tarafından otomatik kontrol ile donatılabilir |
10.2 | Zamanında arıza alarmı ve kapatma kendini kontrol koruma fonksiyonu vardır |
10.3 | Görüntü aktarımı, sorgu, baskı vb.Için Dicom3.0 arayüzleri |
10.4 | Magellan3 görüntü işleme yazılımı ile |
