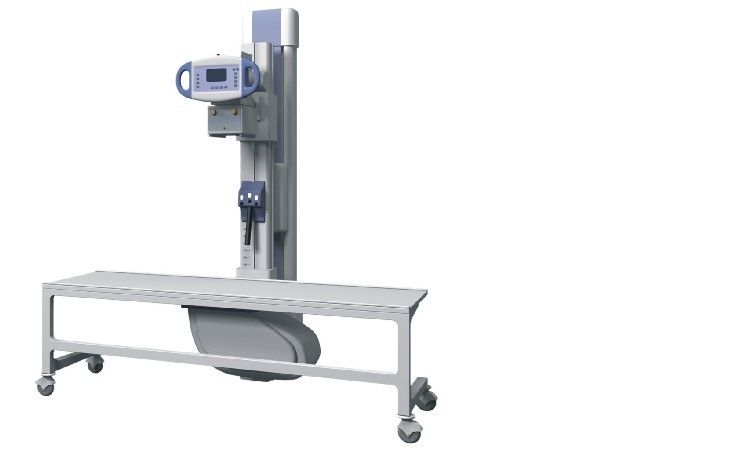

Yüksek frekans
İleMobil fotoğrafçılık yatağı
Varian düz panel dedektör
Ana yapılandırma
| Hayır | Bölüm adı | tip | miktar |
| yüksek frekanslı yüksek gerilim jeneratörü | YJG30R-A | 1set | |
| işletim konsolu | YJO-Ⅳ | 1set | |
X-ışını tüpü | H1083 | 1set | |
ışın sınırlama cihazı | M-38 | 1set | |
| düz panel dedektörü | 1800R | 1set | |
| SLC | YJT-Ⅰ | 1set | |
| DR rafı | YJDR-Ⅰ | 1set | |
| Mobil fotoğrafçılık yatağı | YJS-Ⅲ | 1set | |
| Edinme iş istasyonu (bilgisayar) | renkli ekran | 1set | |
KAFES | 103line | 1set | |
| yüksek gerilim kablosu | 75kV | 1 çift |
Ana teknik parametreler
| Hayır | teknik parametreler |
| 1 | x-ışını jeneratörü (YJG30R-A) |
| 1.1 | Besleme gerilimi: Üç fazlı 380V ± 38V |
| * 1.2 | Maksimum çıkış gücü: 30kW |
| * 1.3 | Çalışma frekansı ≥100kHz |
| 1.4 | Fotoğraf tüp voltajı: Sürekli olabilir, 1 kv adım uzunluğunu ayarlayın, ayar aralığı 40 kv ~ 150 kv |
| * 1.5 | Fotoğrafçılık tüp akımı: Can adım ayarı, ayar aralığı, 10mA ～ 200mA |
| * 1.6 | Yükleme süresi: ayarlanabilir aralık, 2ms ～ 6300ms |
| 1.7 | Mevcut zaman: Kademe ayarı, ayar aralığı, 0.1mAs ～ 500mAs |
| 2 | Çalışma konsolu (YJO-Ⅳ) |
| 2.1 | DC12V |
| 3 | X-ışını tüpü (H1083) |
| 3.1 | Maksimum çalışma gerilimi: 125kV |
| * 3.2 | Çift odaklama: 0.6mm (küçük odak noktası) /1.2mm (büyük odak noktası) |
| 3.3 | Anot giriş gücü: 15KW (küçük odak noktası) ； 30KW (büyük odak noktası) |
| 3.4 | Anot optik Açısı: 12 ° |
| * 3.5 | Anot dönüş hızı: 3000 rpm |
| 3.6 | Anot ısı içeriği: 150KHU |
| 4. | ışın sınırlama cihazı (M-38) |
| 4.1 | Kurşun kapı kontrol modu: manuel çalışma |
| 4.2 | Güç kaynağı: 24VAC 7A |
| 4.3 | Doğal filtrasyon: 1.2mmAL |
| 4.4 | Işık flaşı: 30s |
| 5 | Düz panel dedektörü (1800R) |
| * 5.1 | Floresan malzeme: Doğrudan büyüme sezyum iyodür |
| * 5.2 | Alan boyutunu tarama: 17 × 17 inç |
| 5.3 | Uzamsal çözünürlük: .03,0 lp / mm |
| 5.4 | Analog-dijital dönüşüm: 16bit |
| 6 | Piksel bölgesi: 431,8 × 431,8 mm2 |
| 6.1 | Piksel dizisi: 2816 × 2816 |
| 6.2 | Piksel boyutu: 154μm |
| 6.3 | Görüntü okuma süresi: 1 ～ 1.5s |
| 6.4 | Maruz kalma süresi: En kısa: 1 ms ； en uzun: 10 s |
| 7 | DR rafı |
| 7.1 | Stand sütun yüksekliği: 2240mm |
| 7.2 | Kolon boyunca yukarı ve aşağı hareket etmek için UC kolu: 700mm ～ 1700mm |
| 7.3 | Kolon dönüş aralığı boyunca UC kolu: 0 ° ～ 105 ° |
| 7.4 | Yukarı ve aşağı hareket dedektörü aralığı: 700mm ～ 1700mm kontrol modu: Elektrikli fren kuvveti: ≥100N |
| 7.5 | X ışını tüpü bileşen hareket aralığı: 0 ～ 800mm ± 50mm Kilitleme yolu: güç tahrikli ； fren kuvveti: ≥100N |
| 7.6 | SID mesafesi 1000mm ～ 1800mm |
| 8 | Mobil fotoğrafçılık yatağı (YJS-Ⅲ) |
| 8.1 | Panel boyutu yatak: uzunluk × genişlik × yükseklik = 2020mm × 690mm × 680mm |
| 8.2 | Çalışma modu: manuel çalışma |
| 8.3 | Yük taşıma: 135 kg'ın altında ağırlık düzgün çalışabilmelidir |
| Diğerleri: | |
| 9 | iş istasyonu |
| 9.1 | İşlemci: ≥2.8GHz |
| 9.2 | RAM: ≥2GB |
| 9.3 | Disk boyutu: ≥500GB |
| 9.4 | Ekran: ≥19 ″ Tıbbi renkli LCD ekran |
| 10 | Yazılım işlevi (DRimage işleme yazılımı) |
| 10.1 | Yüksek gerilim jeneratörü çeşitli X-ışını tüpü, tüm güç eğrisinin tüpü, soğutma eğrisi, yazılım tarafından otomatik kontrol ile donatılabilir |
| 10.2 | Zamanında arıza alarmı ve kapatma kendini kontrol koruma fonksiyonu vardır |
| 10.3 | Görüntü aktarımı, sorgu, baskı vb.Için Dicom3.0 arayüzleri |
| 10.4 | Magellan3 görüntü işleme yazılımı ile |
